Android 진단 - CA 인증서 (시스템 영역에 넣기)

Android 진단 환경 Setting



• 안드로이드 진단 시 앱 애플리케이션의 네트워크를 진단해야 하는 상황이 발생할 수 있다.
• 안드로이드 단말기와 PC는 같은 네트워크에 붙어야 하는데 일반적으로 안드로이드는 WIFI를 사용하므로 환경 Setting을 위해서는 외부, 내부 WIFI를 사용하여 안드로이드의 패킷을 Local PC로 전송해줘서 패킷을 분석하여야 한다.
• 따라서 설정 방법은 다음과 같다.

1. 프록시 Tool에서 프록시 Listener를 모든 인터페이스의 8888Port를 사용하는 것을 프록시 서버로 전송하겠다는 설정 적용

Burp 설정방법

2. PC의 Wi-Fi의 고정 IP값을 설정해준다.

PC의 WIFI를 정적 IP로 설정

3. 모바일 단말기의 Wi-Fi의 고급설정으로 접근하여 프록시의 값을 PC의 IP와 동일하게 설정해준다.

모바일 단말 설정

4. 이렇게 설정할 경우 일반적인 모바일의 진단을 위한 1차적인 Setting이 완료된다.

---

CA 인증서 사용자 영역이 아닌 System 영역에 넣기

• 안드로이드 7.0 Version 이상에서 Burp 인증서를 등록하여도 Burp에서 Packet이 잡히지 않는 현상이 발생했다.
• 일반적으로 사용자 인증서를 설치하여도 Burp에서 Packet을 잡을 수 없는 현상이 발생한다.

이것을 방지하기 위하여 CA 인증서를 사용자 영역이 아닌 System영역에 넣는 방법을 제시한다.

1. 모바일에서 Burp 인증서를 다운로드 후 인증서를 추출한다.

-> adb pull [안드로이드 인증서 위치 디렉토리]

2. 버프 인증서를 추출하여 확장자명을 cacert.der에서 cacert.cer로 변경해준다.

-> mv cacert.der cacert.cer

3. Windows에서 Openssl을 이용하여 인증서를 cacert.pem파일로 변환하여 해쉬값을 추출한다.

-> openssl x509 -inform DER -in cacert.cer cacert.pem
-> openssl x509 -inform PEM -subject_hash_old -in cacert.pem

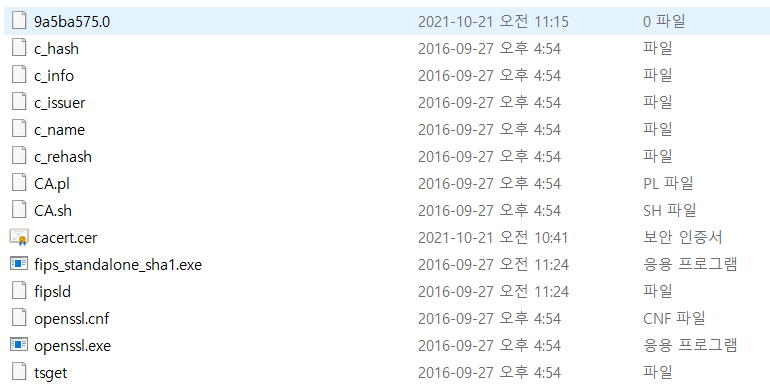

4. 인증서 파일의 이름을 추출된 Hash값인 9a5ba575.0으로 변경한다.

인증서의 값을 변경

5. adb의 /(system)디렉토리를 리마운트 해준다.



-> adb shell mount -o rw,remount /system

※ 만일 다음 명령어가 동작하지 않으면 /(루트)디렉토리로 마운트한다.



-> adb shell mount -o rw,remount /

※ 또한 해당 명령어 실행 후 권한을 다시 ro로 변경해야 한다.



-> adb shell mount -o ro,remount /(system)



6. CA인증서를 시스템 영역에 넣어준다.



-> adb push 9a5ba575.0 /system/etc/security/cacerts/



7. adb shell로 해당 디렉토리로 이동 후 9a5ba575.0파일의 권한을 644로 변경해준다.



-> $star2lteks:/system/etc/security/cacerts # chmod 644 9a5ba575.0

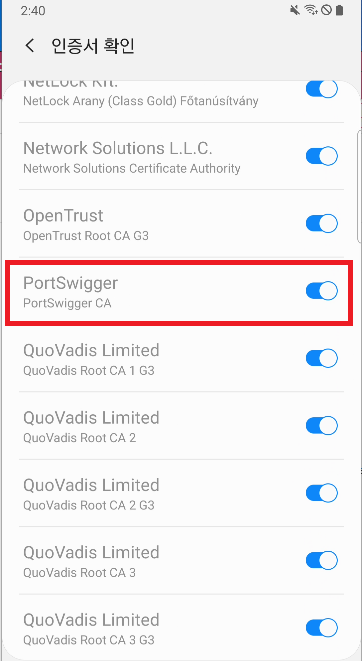

8. Android의 설정의 설정 > 생체 인식 및 보안 > 기타 보안 설정 > 인증서 확인에 다음과 같이 되어 있으면 시스템 영역에 인증서가 등록되어 있는지 확인한다.

System 영역의 인증서 확인
